PCIE激光打标控制卡光纤卡 PCI-E-FIBER

PCIE-FIBER 专用打标控制卡是针对激光器的打标机而专门开发的控制卡.采用 PCI E 接口形式与计算机主板连接。采用 DB25 插座输出 FIBER 激光控制信号；振镜控制信号为数字信号，可直接连接国际上……

咨询电话：075528990558

资料下载

产品详情

PCIE-FIBER 专用打标控制卡是针对激光器的打标机而专门开发的控制卡.采用 PCI E 接口形式与计算机主板连接。采用 DB25 插座输出 FIBER 激光控制信号；振镜控制信号为数字信号，可直接连接国际上通用的数字振镜；与电脑主板上的 USB 端通过一条 4P 的线相连到 PCI-E 卡的 CON4 端口上。

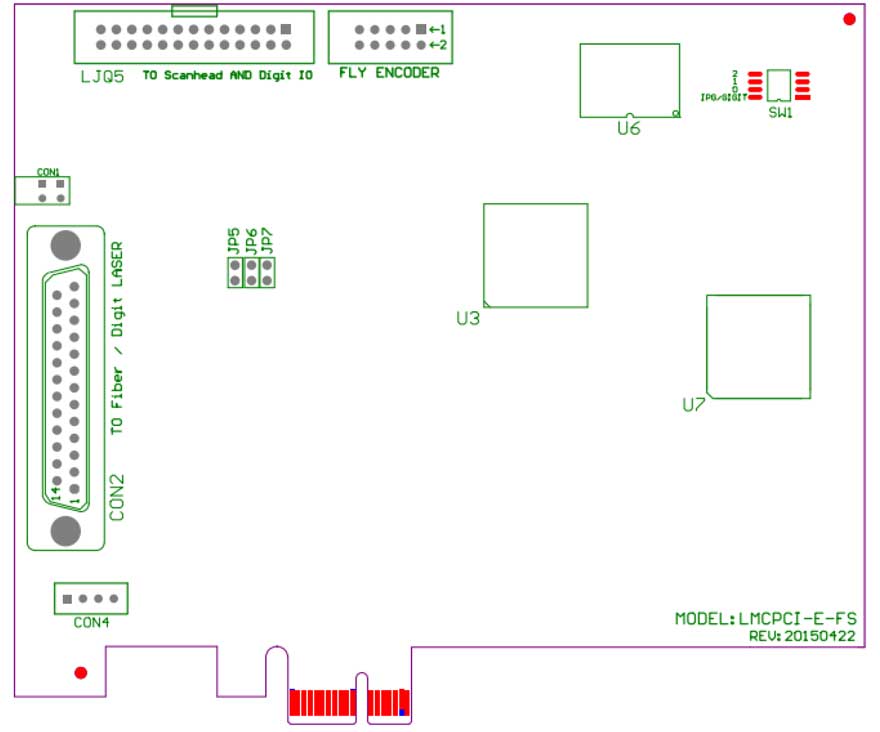

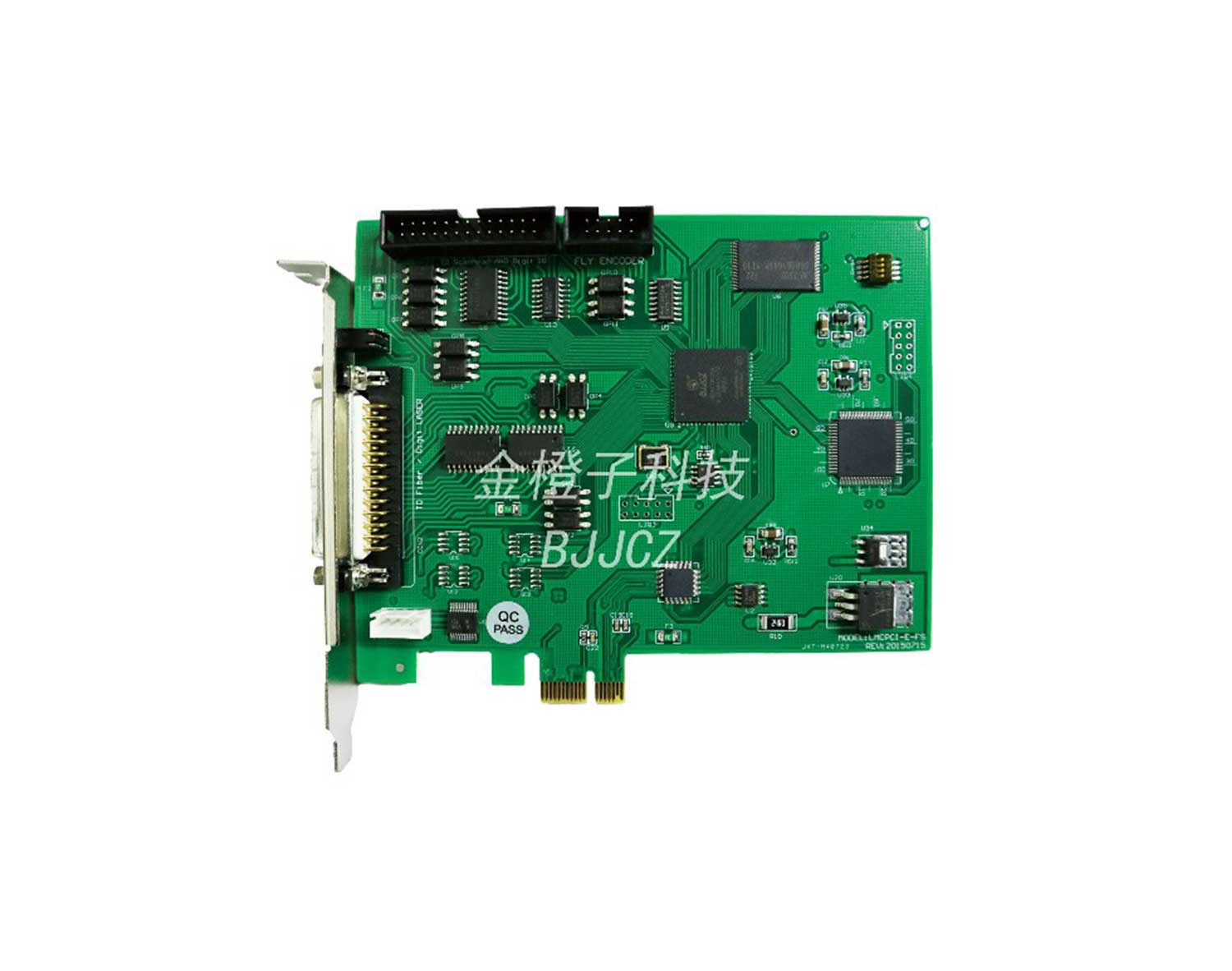

PCIE-FIBER 控制卡外观图

PCIE-FIBER 控制卡外观图

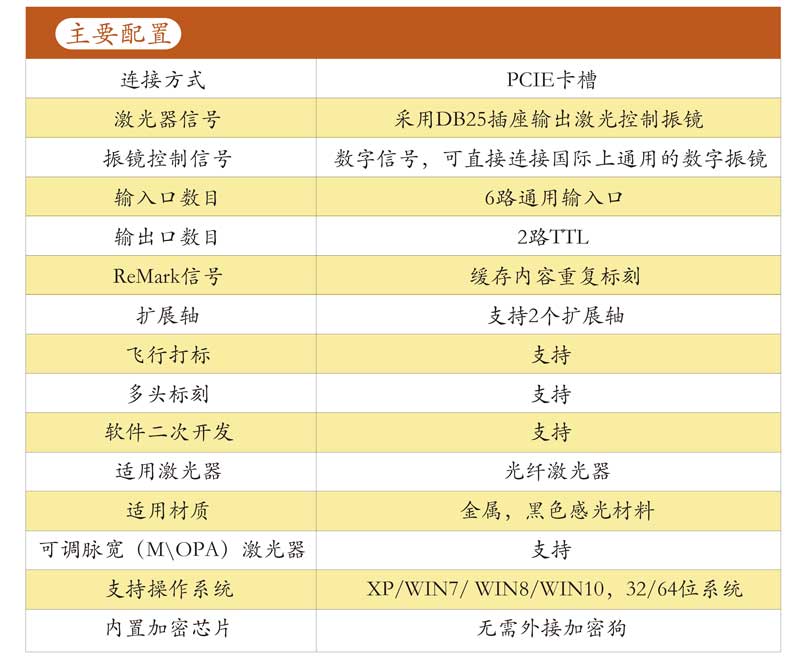

PCIE-FIBER 控制卡主要配置

PCIE-FIBER 控制卡主要配置

PCIE-FIBER 卡的振镜信号是由板卡上的 LJQ5（26 针黑色插头），通过一条26 芯排线将振镜信号连接到一个 DB15（CON1）插孔上。DB15 插孔（CON1）被安装在扩展挡片的上方，然后需要将挡片固定在计算机的机箱上。振镜控制信号为数字信号，可以直接连接至数字振镜。由于数字振镜所用的数字信号传输协议不完全一样，所以，需要确认数字振镜使用何种传输协议。我公司也提供了数字转模拟的转接板，也可通过该转换板转成模拟信号输出连接到模拟振镜.

以上只是PCIE光纤激光打标控制卡简单介绍，如需要更详细的PCIE光纤激光打标控制卡资料信息，请联系华鹏艾伟对应销售人员。
