PCIE激光打标控制卡数字卡 PCI-E-DIGIT

PCIE激光打标控制卡 PCI-E-DIGIT是针对激光器的打标机而专门开发的控制卡，采用 PCI E 接口形式与计算机主板连接。其主要特点是采用 DB25 插座输出 CO2/YAG 激光控制信号；振镜控制信号为数字信号，可直接连接国际上通用的数字振镜；与电脑主板上的 USB 端通过一条 4P 的线相连到 PCI-E 卡的 CON4 端口上。

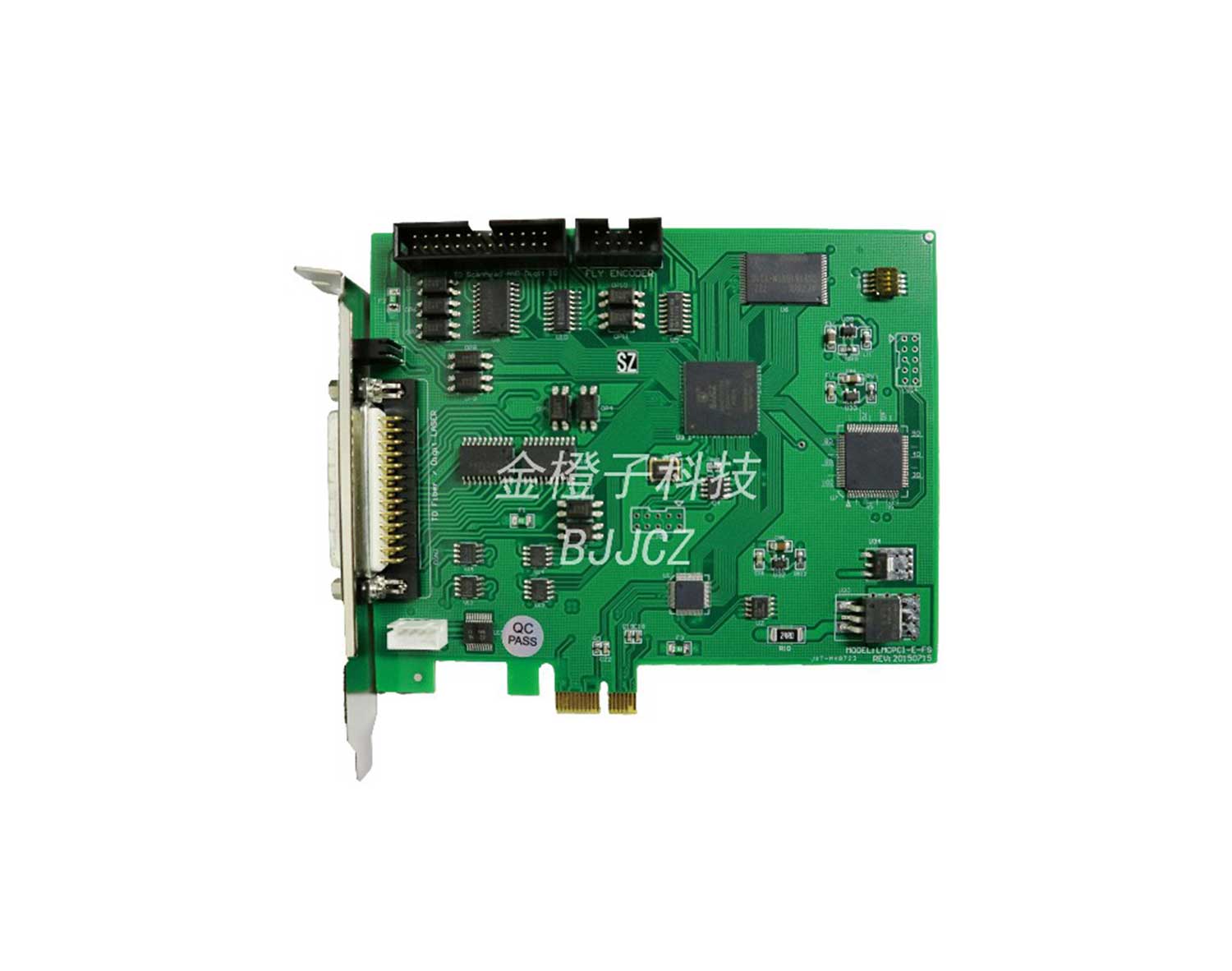

PCIE激光打标控制卡 PCI-E-DIGIT外观图

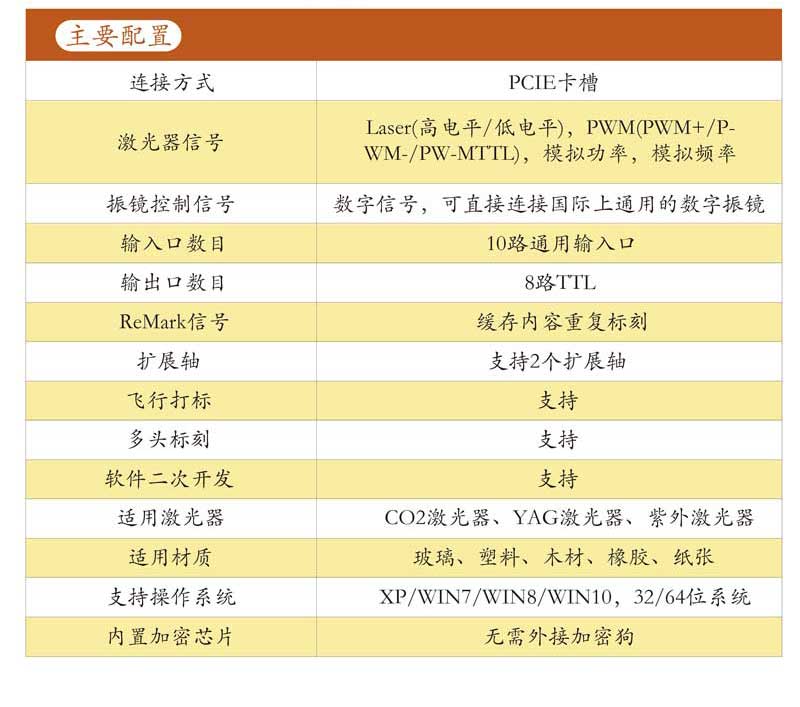

PCIE激光打标控制卡主要配置

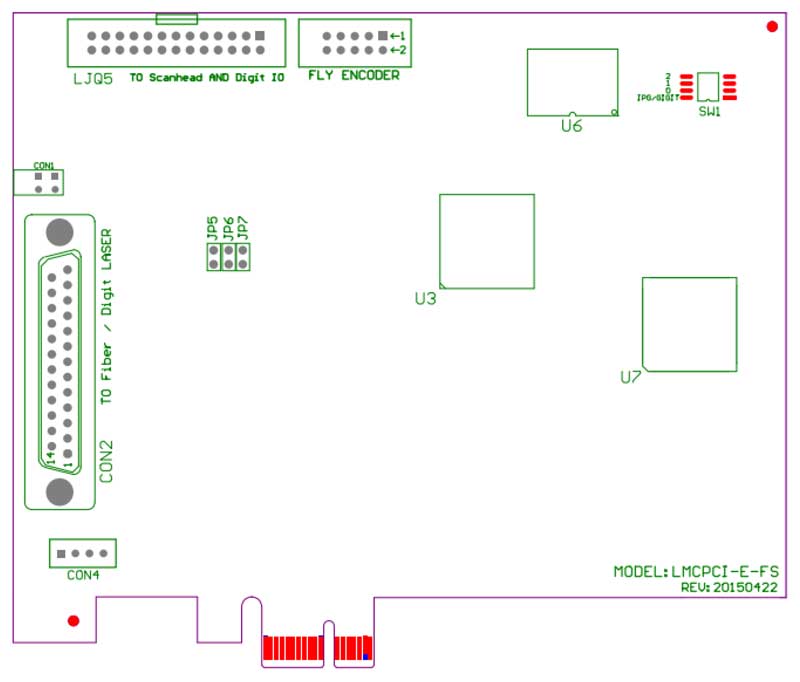

PCI-E-DIGIT 卡的振镜信号是由板卡上的 LJQ5（26 针黑色插头），通过一条26 芯排线将振镜信号连接到一个 DB15（CON1）插孔上。DB15 插孔（CON1）被安装在扩展挡片的上方，然后需要将挡片固定在计算机的机箱上。振镜控制信号为数字信号，可以直接连接至数字振镜。由于数字振镜所用的数字信号传输协议不完全一样，所以，需要确认数字振镜使用何种传输协议。我公司也提供了数字转模拟的转接板，也可通过该转换板转成模拟信号输出连接到模拟振镜。
