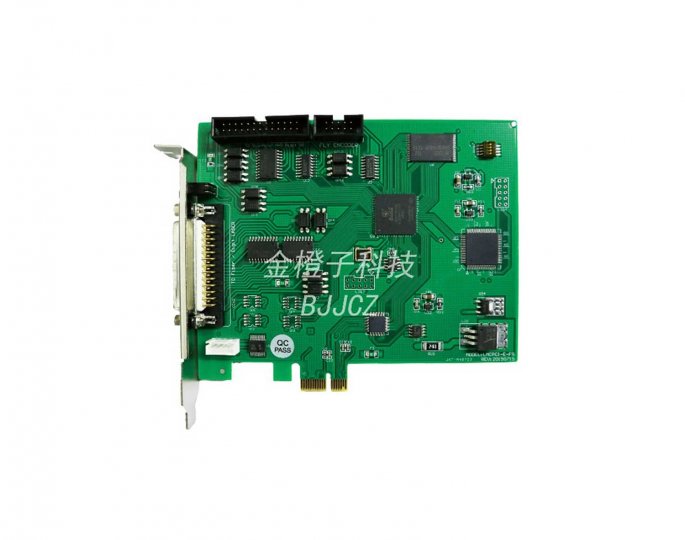

CNC2000运动控制卡网卡(4轴/6轴)

深圳市华鹏艾伟科技CNC2000运动控制卡数控系统软件基于Windows，采用DSP技术开发，硬件采用PCI接口，具有4轴联动功能。已在多个厂家生产的焊接机、切割机雕刻机配套应用，系统成熟。

与其他数控系统相比，华鹏艾伟的CNC2000运动控制卡系统主要有以下优点：

系统具有自动编程功能和加工轨迹自动优化功能。其他系统都没有加工轨迹自动优化功能。

系统采用DSP技术，可在任意Windows系统下运行。有的系统只能在Win98下运行。采用电脑控制，操作方便；速度比原PLC控制快、操作、编程方便。通过X、Y、Z三轴另加一根旋转轴联动，实现四轴联动焊接或切割。

价格便宜：数控系统与运动控制一起。

系统主要功能：

联动轴数：4轴4联动程序校验功能MDI功能/增量编程（G90、G91）英制、公制、脉冲数编程（G20、G21、G22）镜像功能（G24、G25）缩放功能（G50、G51）自动、点动、步进、手摇、回零功能快速定位（G00）、直线插补（G01）圆弧插补（G02、G03）暂停（G04）、螺纹功能（G33）设置/返回电器原点（G29、G30)反向间隙补偿、光斑半径补偿（G40、G41、G42）坐标旋转功能（G68、G69）子程序调用静态/动态仿真自动加减速控制空载步进频率：200000Hz

AutoCAD图形文件转换功能（PLT文件、DXF文件）

CNC2000 数控系统软件安装与操作简介

1 软件可在任意Windows系统(WinXp  Win2000  Win98  Win'me  Win95)下运行。

2 安装硬件：将运动控制卡垂直插入计算机PCI插槽中。启动计算机机后，出现“找到新硬件  PCI_card”对话框，然后按“下一步”，直到“完成”。

  (注：个别国产工控机主板不支持CNC2000PCI卡。所有通用计算机和进口工控机全支持。)

3 软件安装：可运行setup安装程序。也可直接将bin目录copy到硬盘上。

  (注：copy后，有时数据文件的属性会变为“只读文件”，应将只读属性去掉。)

4 进入软件：点击执行文件cnc2000.exe (或创建快捷方式)。

5 编程与运行：采用国际标准G代码编程。在“文件”菜单下点击“新建”， 开始编写一个新程序，编完后应该保存程序(可按F2键保存)。按“运行”后，弹出“运行对话框”。按上、下、左、右键头手动移动工作台；按“开始”自动运行。

6 激光划片：选“图形与转换”菜单下的“划片编程”，自动编划片程序。

7 自动编程：选“图形与转换”菜单下的“自动编程”进入图形编程与dxf文件转换功能。 按工具栏上“打开.dxf”文件，进行CorelDRAW或AutoCAD画的dxf文件转换。按工具栏上“保存.n”文件，自动转换为数控程序。 保存后自动返回到CNC2000。

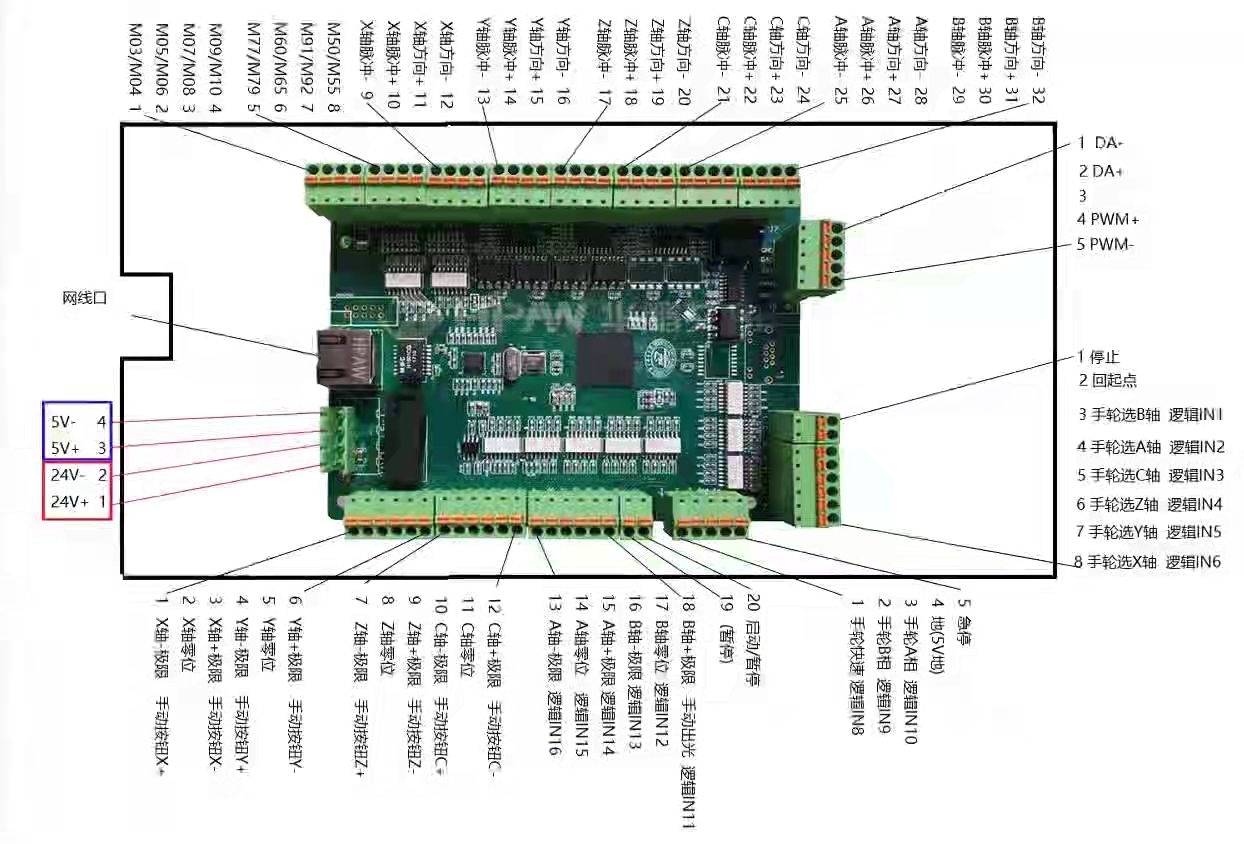

8 外部接口：输出为集电极开路，将输出端口对I/O地接通/断开。极限、零位开关输入为“低电平有效”(对24V地)。

9 参数设置口令为：2000

高级应用技巧：

1 “刀具半径补偿”：由dxf图形文件转换后，可采用“按尺寸缩放所有图形”功能将所有外轮廓扩大1个半径值，将所有内孔缩小1个半径值。注：外轮廓用顺时针方向，内孔用逆时针方向。

2 “匀速走轨迹”：用G64、G60功能实现匀速走轨迹。G64表示匀速开始，G60表示匀速结束。注：匀速走轨迹要求相邻2直线的夹角接近180度，否则要求加圆弧过渡。

3 回零时直接回到加工起点：在参数设置中设置x、y零位偏置，则回零时，工作台先找机械零点，然后直接回到所设置偏置点。

4 延时设置，有些M指令需要一定延时，可在延时设置中统一设置，从而可以简化程序，不需再写“G04 T延时”代码。

5 加工顺序：如在切割中，需要现切内孔、后切外轮廓，由dxf图形文件转换后，用“恢复零件”功能将所有“轮廓”恢复为单个零件，再用手动“重排序”或“自动排序”功能改变加工顺序。

6 软件有中文界面和英文界面。在\Sconfig\language.lib文件中设置：设置CHINESE为中文界面；设置 ENGLISH 为英文界面。
