激光振镜

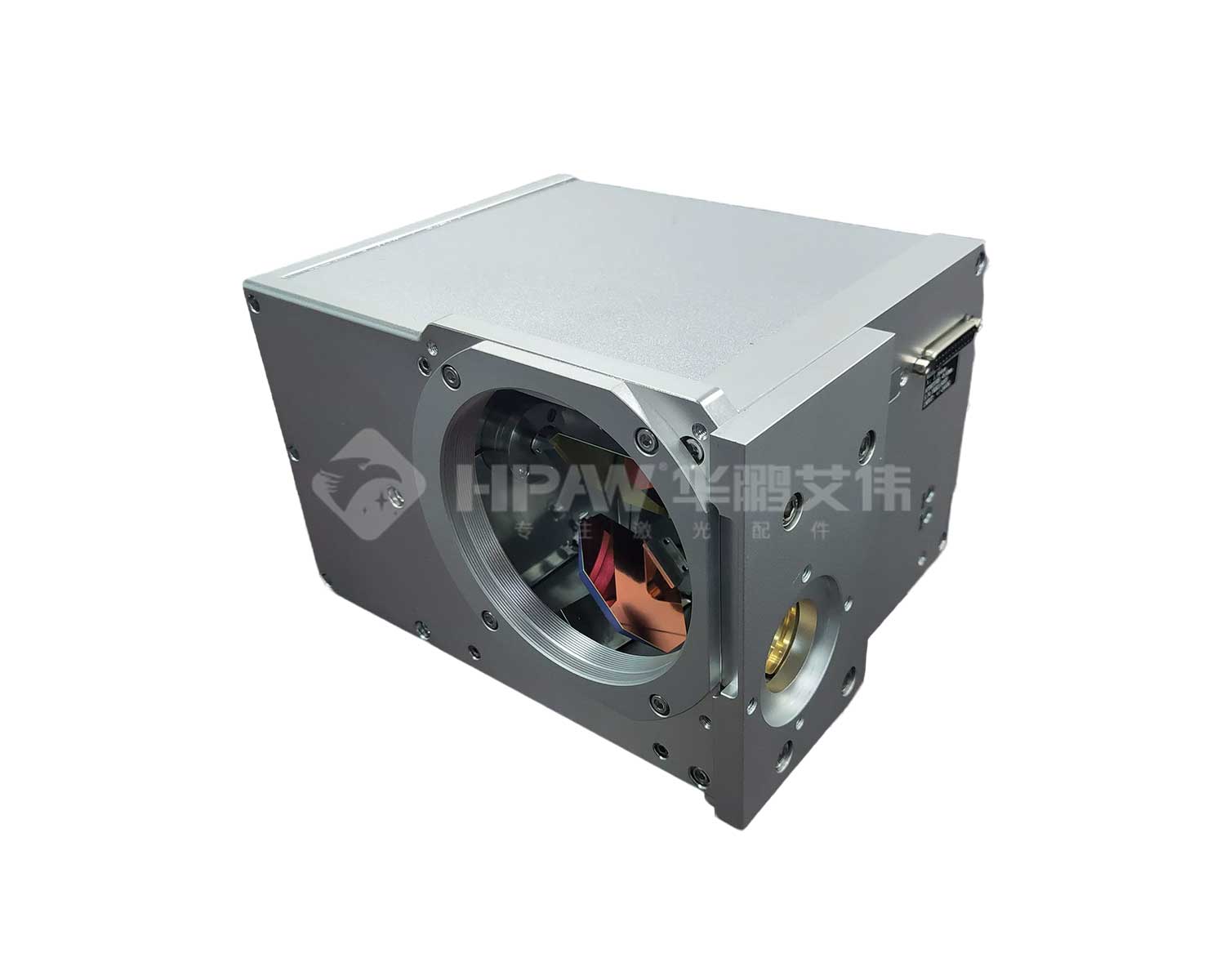

YAG焊接振镜HP-7002HD-30高功率扫描头

HP-7002HD-30mm 设计波长 1064nm，入射孔径 30mm，本产品设计为数字信号传输。本产品为了冷却镜片预留压缩空气连接口，为冷却入射孔和驱动板预留冷却水连接口，请在设备上准确连接合适的水和压……

咨询电话：075528990558

资料下载

产品详情

HP-7002HD-30mm 设计波长 1064nm，入射孔径 30mm，本产品设计为数字信号传输。本产品为了冷却镜片预留压缩空气连接口，为冷却入射孔和驱动板预留冷却水连接口，请在设备上准确连接合适的水和压缩空气。

扫描头的基本工作是在X-Y方向上偏转光束并将光束聚焦在工作面上。借助于两个偏转镜片实现光束偏转。光束通过输入孔径进入扫描头，先由绑定在扫描电机1上的镜片1实现Y方向反射，然后到达与扫描电机2绑定在一起的镜片2上，实现X方向的偏转。通过控制扫描电机的位置就能够精确调整光束的偏转角度。在扫描头出光孔处安装有扫描透镜，借助它光束聚焦在工作平面上。如果使用F-θ物镜，图像域上焦点的位置就和光束的入射角成正比。

开箱说明和包装清单

小心将扫描头从箱子中取出

防止扫描头收到灰尘或其他污染物污染

保存原包装，以便于维修时扫描头可以重新包装寄回深圳市华鹏艾伟科技有限公司。

对照装箱单，检查所有的物品齐

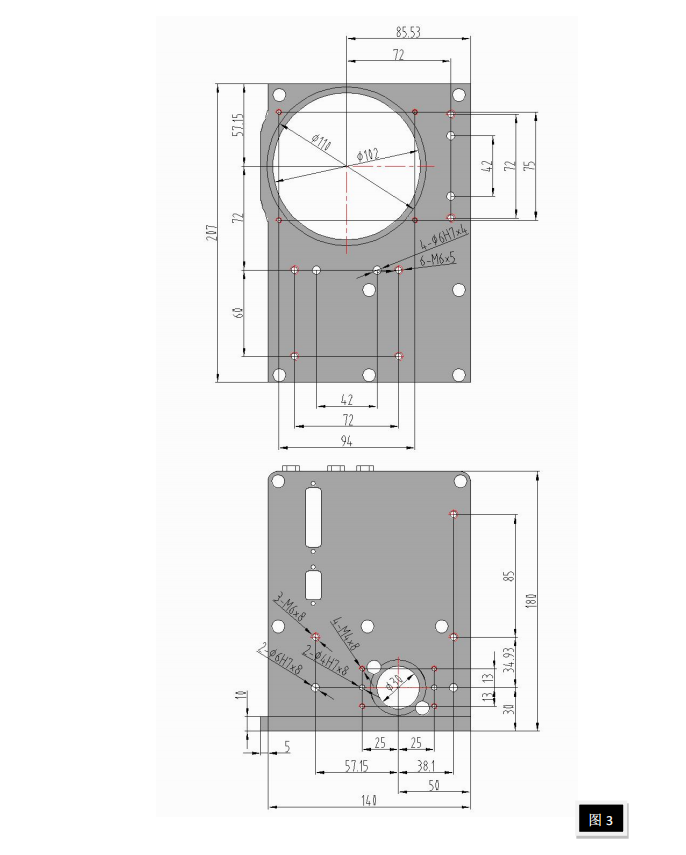

YAG焊接振镜 HP-7002HD-30 尺寸图

HPAW-G30-DBY尺寸图

YAG焊接振镜 HP-7002HD-30 基本技术参数

（所有角度指光束偏转角）

⒈ 孔径最大入射光束直径 30mm

⒉ 步阶响应1%<1.3ms10%<4.3ms

光学性能

1. 扫描角度 ±20°

2. 零点偏移 <5mrad

3. 非线性 <3.6mrad

4. 偏斜 <2mrad

5. 增益误差<5mrad

动态性能

⒈ 跟随误差<0.65ms

⒉ 重复精度<24μrad

⒊ 长时间漂移（在恒定环境温度下连续工作 8 小时）<1mrad

冷却规格

1气流速度 20 l/min（△p＜2 bar）

2水流速度 5 l/min（△p＜0.1 bar，p＜4bar）

推荐工作速度（在物镜f=160mm下）

1. 打标速度 1m/s

2. 定位速度 6m/s

3. 高质量书写速度 160英文字符/秒（打1mm高度的单线字符）

电气连接

1. 输入和输出信号 XY2-100标准

2. 控制值的最大范围 0到65535

3. 电源需求±（15+1.5）V DC

最大电流6A校正 0到65535对应-24°到+24°

镜片

1. 波长 1030~1080nm

2. 反射率在1030~1080nm下，在全部角度范围内，每个镜片大于99.5%

3. 最大激光功率密度连续波 350W/cm 2脉冲波（50ns脉宽） 70MW/cm 2

4. 激光功率 3000W（加上水冷4000瓦）（水冷加风冷6000瓦）

重量（不含物镜）：约5.8kg
操作和储存条件

1. 操作温度+15℃～+35℃

2. 存储温度-35℃～+60℃

3. 环境条件无凝结、无腐蚀

以上只是YAG焊接振镜30mm 高功率扫描头简单介绍，如需要更详细的YAG焊接振镜30mm 高功率扫描头资料信息，请联系华鹏艾伟对应销售人员。
