QBH连接器知识(qbh接口)

QBH连接器是一种能快速可靠地锁定和定位光纤QBH连接器、切割头和焊接头，并能快速拆卸光纤QBH连接器、切割头和焊接头的机构。QBH接头的一端通过槽口和销轴与光纤QBH连接器连接，另一端通过外螺纹与准直器、切割头和焊接头连接。QBH连接头是用于光纤传输系统的连接器，其中QBH是“Quick Buttons and Holder”的缩写，表示快速按钮和连接器。这种连接头的一端具有用于定位的锥形表面，并且有许多用于锁定在锥形表面位置的凹口。QBH连接头通常用于激光光纤传输系统中，可以快速连接和断开，提高了连接的可靠性和效率。

QBH接头的特点包括：

快速锁定和定位：通过两步锁紧机制，可以快速锁定和定位光纤连接器、切割头和焊接头，确保连接的稳定性和可靠性。

快速拆卸：方便快捷地拆卸光纤连接器、切割头和焊接头，提高工作效率。

高精度：具有高精度的定位面和锁紧机构，确保连接的准确性和稳定性。

抗振动：采用抗振设计，能够抵抗工作过程中的振动，提高设备的稳定性和使用寿命。

通用性：适用于多种型号和规格的光纤连接器、切割头和焊接头，具有广泛的适用性。

总之，QBH头是一种高效、可靠、通用的连接器，广泛应用于光纤切割机、焊接机等设备中。

QBH接头的作用

首先，光纤QBH连接器的一端有一个定位用的圆锥面，在圆锥面的位置有几个锁紧用的槽口，在QBH接头与槽口配合的位置有几个销轴，这样通过两步锁紧就可以快速可靠的将槽口和销轴锁紧定位，避免了激光器因连接松动而无法产生连续的激光，从而因无法获得稳定的入射光而影响切割机和焊接机的切割质量。其次，QBH卡盘的内壁具有热接触。当光纤QBH连接器插入QBH接头锁定，激光器开始发出稳定的激光时，如果温度达到705，激光器就会产生高温报警，关闭激光器，从而起到保护激光器的作用。

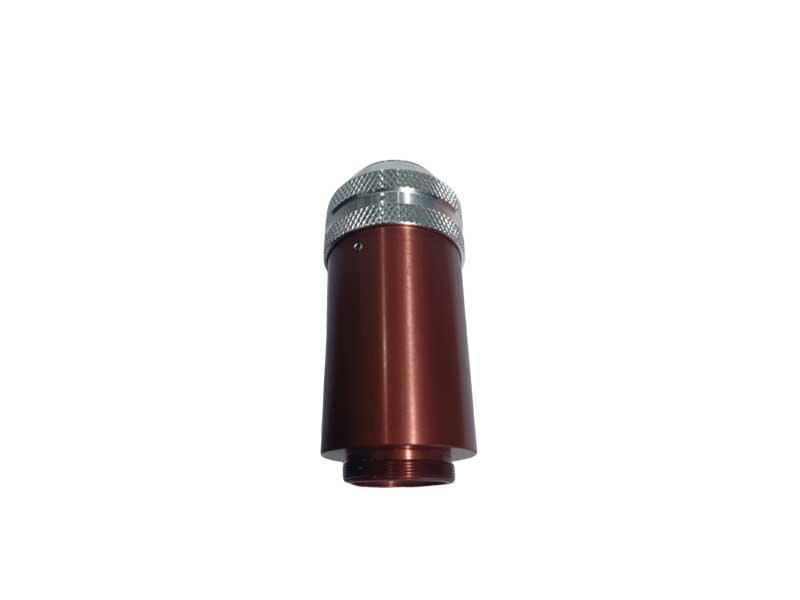

QBH接头(裸头）

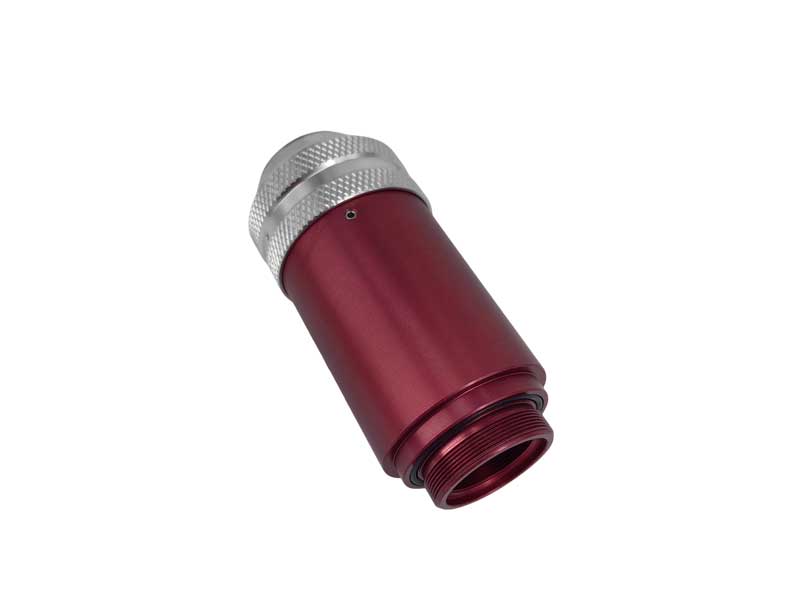

QBH接头(无台阶）

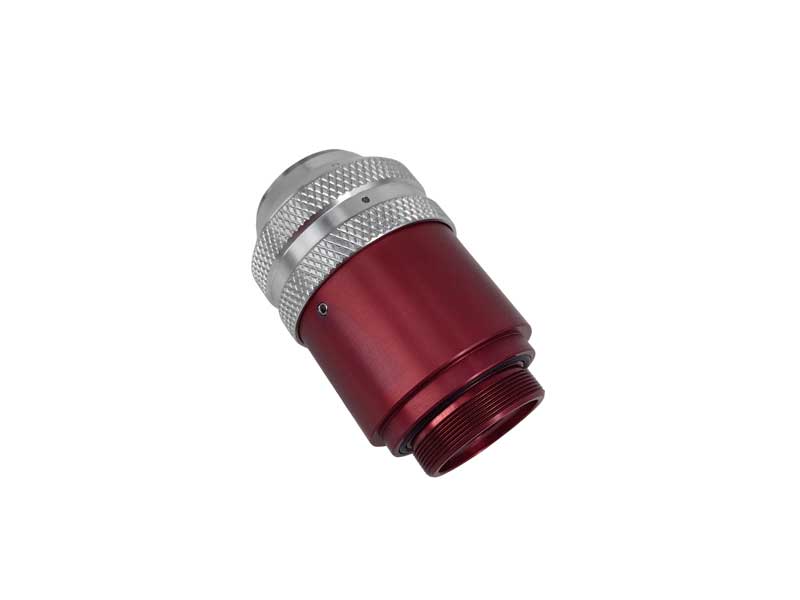

QBH接头(带反台阶）

QBH接头(带反台阶）

根据不同的使用场景和设备要求，QBH卡盘可以制成不同的长度和直径。光纤QBH连接器是标准接口，因此QBH卡盘与光纤QBH连接器连接的位置是固定尺寸的。通过改变与切割头连接的一端的长度，可以改变整个QBH接头的长度，通过改变QBH接头的外壳直径，也可以改变整个QBH接头的直径。一般行业标准QBH卡盘尺寸为97*43mm，外螺纹尺寸为M30*0.75mm

QBH卡盘的使用：QBH卡盘采用两步锁紧法，分扭拉两步。QBH夹头标有箭头和方向，锁紧时逆时针旋转，解锁时逆时针旋转。
