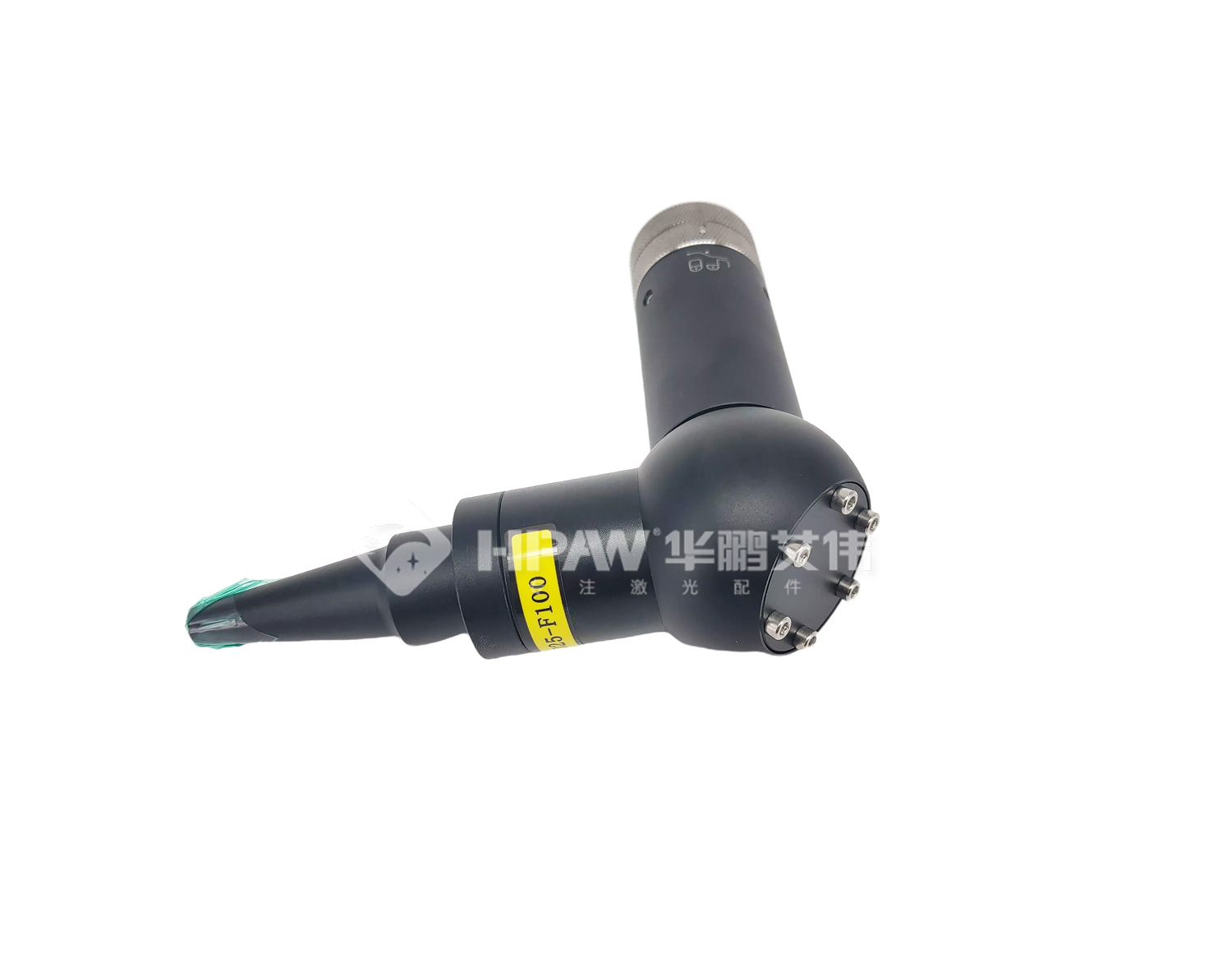

球形焊接头 QBH-F100 激光焊接头

激光焊接头是激光焊接设备中的重要部分。此款球形焊接头的规格是QBH-F100，适用于QCW150W以内激光器点焊接机，这款焊接头比较小巧，尺寸如下图，华鹏艾伟还有一款球形焊接头 D80-F50，为D80的焊接头。激光焊接头和激光切割头的能源是相同的，都是激光。激光焊接头技术就是利用激光束使其冲击在焊件接头上以达到焊接目的。对于激光焊接头结构的了解，有助于我们能够更好的使用激光焊接头，更好的保养激光焊接头，这样就会延长激光焊接头的使用寿命，帮助大家节约采购成本。

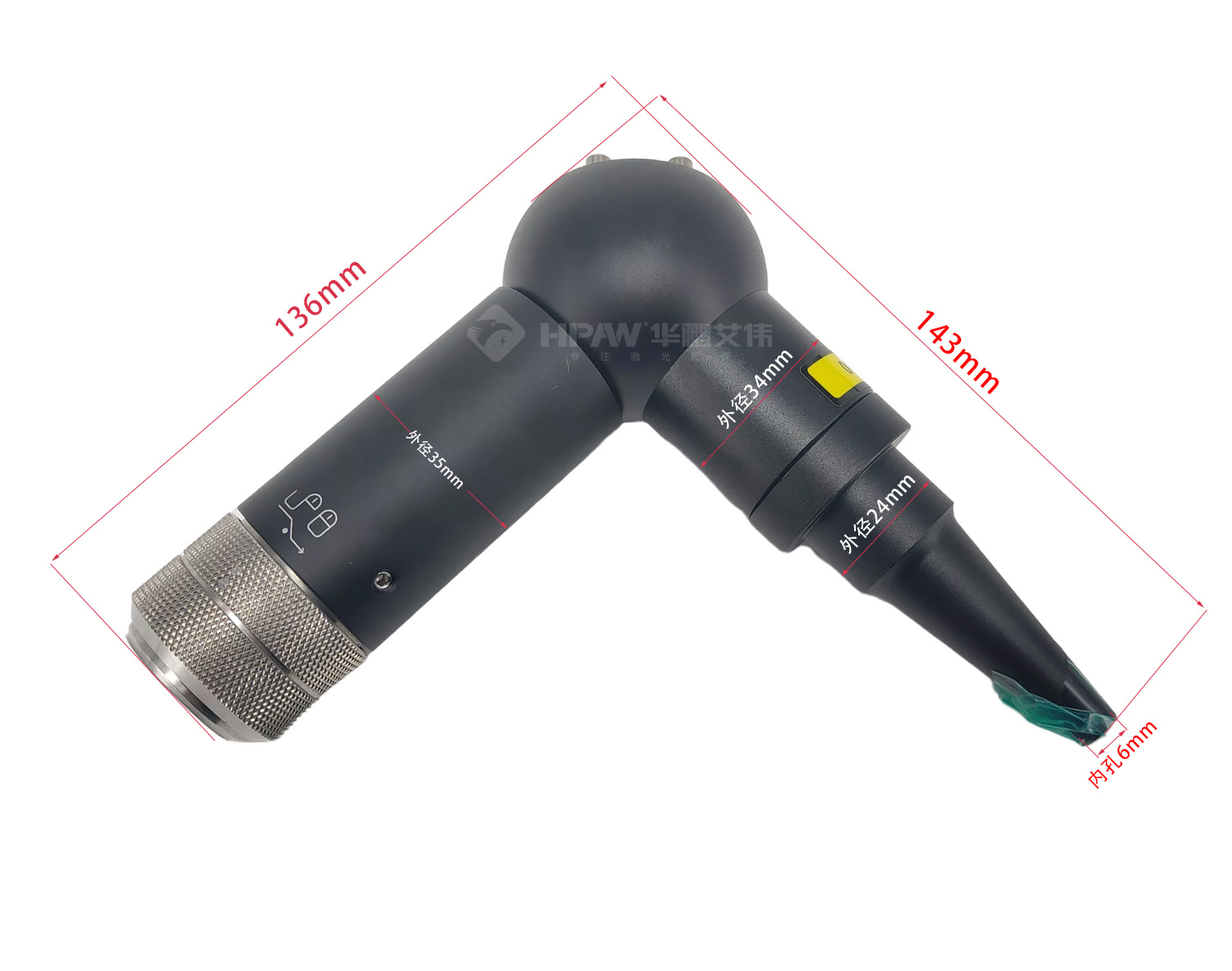

球形焊接头 QBH-F100尺寸图

激光焊接头结构

激光聚焦和导入单元、保护气导入和分配单元、冷却系统、透镜防护系统等，在具有反馈控制的激光焊接过程中，还具有监测和反馈控制单元。

激光焊接头喷嘴结构

激光焊接喷嘴的结构比较复杂，对保证焊接质量有重要作用，国内外已经开发了不少各其特色的激光喷嘴。从气体保护的角度来说，应保证气体平稳导入和均匀分布与流动，保证均匀覆盖激光焊接区域，形成良好的保护效果。一般来说，保护区喷嘴与激光束同轴布置的一体化设计是主流，虽然结构复杂，成本高，但是保护效果好，稳定可靠。前后侧向导入保护气的方式比较简单，但是保护效果较差，已较少采用。通常喷嘴到工件的距离在3mm-10mm.喷嘴孔径在4mm-8mm，气体流速在8L/min-30L/min。

CO2激光焊接采用氧气保护时，对喷嘴设计要求较高，以保证良好的气流几何形状。设计的基本原则是保证氩气获得较高的流速以提高液态金属抑制等离子体的产生。采用的激光能量密度越大，要求氩气的流速越大。但是过大的氩气流速会吹动熔池使焊缝发生偏离。氮气对喷嘴结构设计和气流几何形状要求不高，但是如果采用的激光功率密度较大，应适当采取措施抑制等离子体的产生。
